Fungsi reaktor

Reaktor pada dasarnya adalah gegelung berongga yang diperbuat daripada bahan bukan magnetik. Ia boleh diatur dalam tiga bentuk: menegak, mendatar, dan dalam bentuk "T". Apabila litar pintas berlaku dalam sistem kuasa, arus litar pintas yang sangat besar akan dihasilkan. Jika tidak terhad, sangat sukar untuk mengekalkan kestabilan dinamik dan terma peralatan elektrik. Oleh itu, untuk memenuhi keperluan kapasiti mengganggu pemutus litar tertentu, induktor sering disambungkan secara siri pada pemutus litar keluar untuk meningkatkan impedans litar pintas dan mengehadkan arus litar pintas.

Klasifikasi reaktor
1. Reaktor selari: Reaktor yang digunakan dalam ujian penuh beban penjana adalah prototaip reaktor selari. Oleh kerana tarikan medan magnet yang bergantian di antara teras yang tersegmentasi, bunyi reaktor teras besi pada umumnya kira-kira 10 dB lebih tinggi daripada pengubah kapasiti yang sama. Arus berselang melalui reaktor selari digunakan untuk mengimbangi reaksi kapasitif sistem. Ia biasanya disambungkan secara siri dengan thyristors dan boleh diselaraskan secara berterusan kepada arus reaksi.
2. Reaktor siri: arus berselang melewatinya. Fungsi reaktor siri hendaklah disambungkan secara siri dengan kapasitor untuk membentuk resonans siri untuk harmonik keadaan mantap (5, 7, 11, ke-13) sistem. Biasanya, terdapat 5-6% reaktor, yang tergolong dalam reaktor induktansi tinggi.
3. Penalaan Reaktor: Arus berselang melewatinya. Fungsi reaktor siri hendaklah disambungkan secara siri dengan kapasitor untuk membentuk resonans siri untuk komponen harmonik yang ditentukan, dengan itu menyerap komponen harmonik. Biasanya, n=5, 7, 11, 13, 19.
4. Reaktor output: Fungsinya adalah untuk mengehadkan arus pengecasan kapasitif kabel sambungan motor dan mengehadkan kadar kenaikan voltan pada penggulungan motor ke dalam 54 V\/AS. Umumnya, apabila panjang kabel antara penukar frekuensi 4-90 kW dan motor melebihi 50m, reaktor output harus ditetapkan. Ia juga digunakan untuk melicinkan voltan output penukar frekuensi (untuk mengurangkan kecurian suis) dan mengurangkan gangguan dan kesan terhadap komponen (seperti IGBT) dalam penyongsang.
5. Reaktor input: Fungsinya adalah untuk mengehadkan penurunan voltan pada bahagian grid semasa penggantian penukar; menindas harmonik dan memusnahkan kumpulan penukar selari; Hadkan lompatan voltan atau kejutan semasa yang dihasilkan oleh operasi grid. Apabila kapasiti litar pintas grid lebih besar daripada 33: 1 berbanding dengan kapasiti penukar dan penukar kekerapan, penurunan voltan relatif reaktor input adalah 2% untuk operasi fasa tunggal dan 4% untuk operasi empat fasa. Apabila voltan litar pintas grid lebih besar daripada 6%, reaktor input boleh beroperasi. Untuk unit penerus pulse 12-, sekurang-kurangnya satu reaktor garisan masuk grid dengan penurunan voltan relatif 2% diperlukan. Reaktor input digunakan terutamanya dalam sistem kawalan automasi perindustrian\/kilang, dipasang di antara penukar kekerapan, gabenor kelajuan dan reaktor input bekalan kuasa grid, untuk menindas voltan lonjakan dan arus yang dihasilkan oleh penukar frekuensi dan gabenor kelajuan, dan untuk mengurangkan harmonik pesanan tinggi dan harmonik yang terdistorsi dalam sistem.
6. Reaktor pembatas semasa: Reaktor pembatas semasa biasanya digunakan dalam garis pengedaran. Pengumpan cawangan sering mempunyai reaktor yang mengehadkan semasa yang disambungkan secara siri pada bar yang sama untuk mengehadkan arus litar pintas pengumpan dan mengekalkan voltan busbar, menghalangnya daripada terlalu rendah kerana litar pintas pengumpan.

Aplikasi reaktor dalam penukar kekerapan
1. Fungsi reaktor input
Ia digunakan untuk mengehadkan kejutan semasa yang disebabkan oleh perubahan voltan secara tiba -tiba dalam grid kuasa dan overvoltage operasi, melicinkan denyutan tajam yang terkandung dalam voltan bekalan kuasa, atau melicinkan kecacatan voltan yang dihasilkan semasa penggabungan litar penerus jambatan. Mereka berkesan melindungi penukar kekerapan dan meningkatkan faktor kuasa. Mereka bukan sahaja boleh menghalang gangguan dari grid kuasa tetapi juga mengurangkan pencemaran arus harmonik yang dihasilkan oleh unit penerus ke grid kuasa.
2. Fungsi reaktor output
Fungsi utama reaktor output adalah untuk mengimbangi pengaruh kapasitansi yang diedarkan dalam garis panjang (50-200 m), dan dapat menindas arus harmonik output, meningkatkan output hambatan frekuensi tinggi, dengan berkesan menindas dv\/dt, mengurangkan arus kebocoran frekuensi tinggi. Apabila kapasitor mengimbangi kuasa, mereka sering mengalami kesan voltan harmonik dan arus harmonik, menyebabkan kerosakan kapasitor dan penurunan faktor kuasa. Oleh itu, rawatan harmonik diperlukan semasa pampasan.
3. Fungsi reaktor DC
Reaktor DC disambungkan antara pautan pembetulan DC dan pautan penyongsang sistem penukaran kekerapan. Tujuan utama mereka adalah untuk mengehadkan komponen berselang -seli yang ditapis pada arus DC kepada nilai tertentu yang ditentukan, mengekalkan kesinambungan arus yang diperbetulkan, mengurangkan nilai nadi semasa, dan membuat pautan penyongsang beroperasi lebih stabil dan meningkatkan faktor kuasa penukar kekerapan.

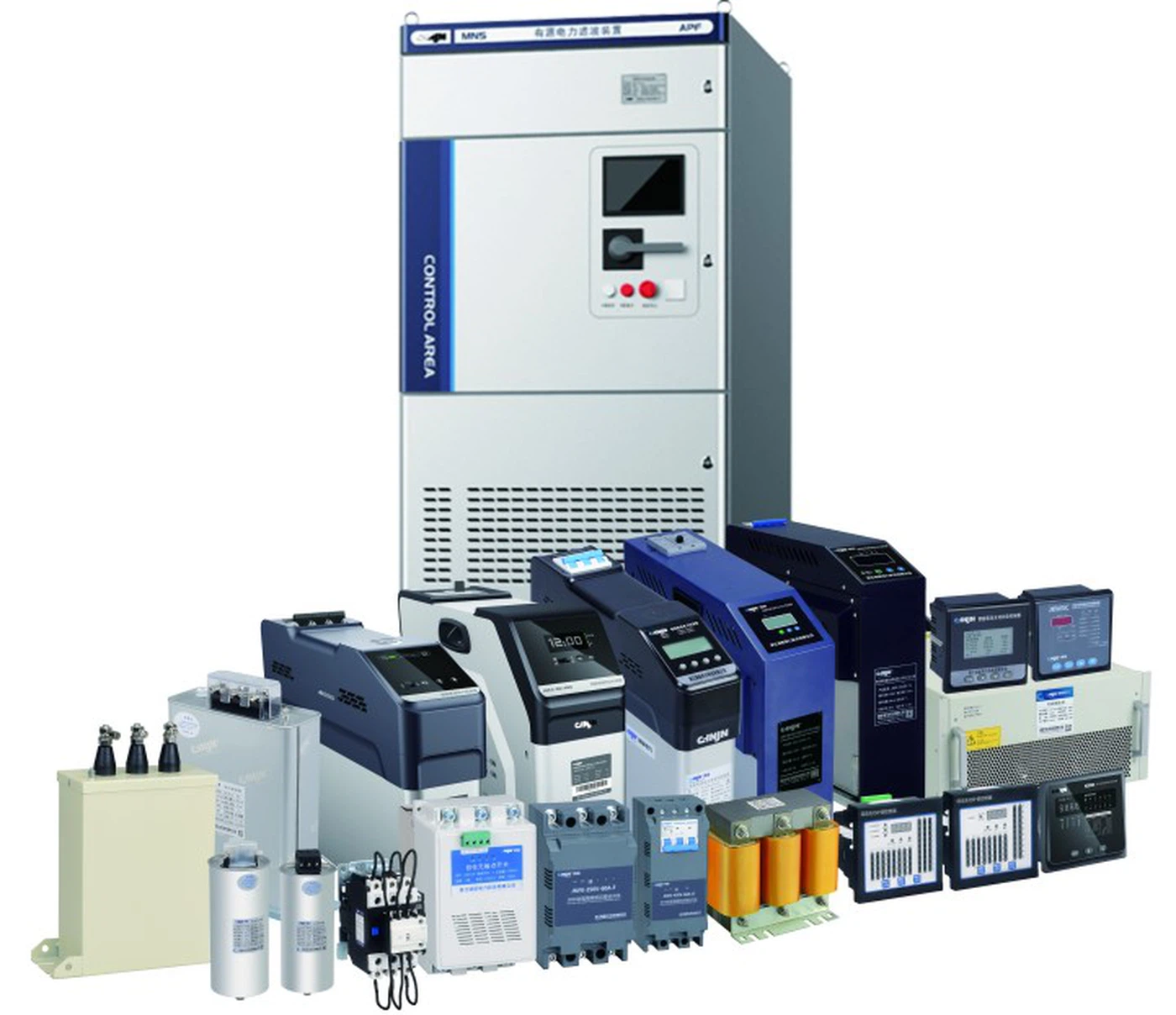

Teknologi kuasa elektrik Jineng telah terlibat dalam penyelidikan, pembangunan dan pengeluaran kapasitor dan reaktor selama hampir 20 tahun. Ia telah mengumpulkan pengalaman yang kaya dan pengetahuan teknikal, dan produknya telah diiktiraf oleh pelanggan.
