66~110kV Terminal Penebat Porselin Komposit Luaran

66-Terminal penebat Shell Komposit luaran 110kV ialah penamat kabel yang digunakan untuk menyambungkan-kabel voltan tinggi (biasanya polietilena berpaut silang, kabel berpenebat XLPE) berkadar pada 66kV atau 110kV dari bawah tanah atau dalam kabinet ke talian atas atau peralatan elektrik luar, sambil menahan keadaan cuaca yang lama di atas keadaan cuaca yang keras.

Ciri terasnya ialah penggunaan "bahan komposit" (High-Temperature Vulcanized Silicone Rubber, HTV) yang dihasilkan melalui proses pengacuan suntikan integral untuk mencipta sesendal dan bangsal penebat luaran, menggantikan sesendal porselin tradisional.





hubungi kamiuntuk maklumat lanjut





Voltan Terkadar dan Kekerapan	66/110 kV, 50 Hz
Voltan Operasi Maksimum	128 kV
Suhu Ambien	-40 darjah hingga +40 darjah
Suhu Konduktor Maksimum dalam Operasi Biasa	90 darjah
Suhu Konduktor Maksimum Semasa Litar Pintas	250 darjah
Bahagian-Kabel Rentas Berkenaan	240–1600 mm²
Ketinggian Berkenaan	≤1000 m (custom designs available for >1000 m)
Tahap Pencemaran	Sesuai untuk kawasan yang sangat tercemar (Kelas IV) dan kawasan kabus garam pantai
Ujian Pelepasan Separa (Suhu Bilik, 96 kV)	Tiada pelepasan yang boleh dikesan pada kepekaan yang diisytiharkan (Kurang daripada atau sama dengan 5 pC)
Ujian Voltan Berbasikal Terma (128 kV, 95 darjah –100 darjah, pemanasan 8j, penyejukan 16j)	Selesai 20 kitaran
Ujian Nyahcas Separa (Suhu Tinggi, 96 kV)	Tiada pelepasan yang boleh dikesan pada kepekaan yang diisytiharkan (Kurang daripada atau sama dengan 5 pC)
Ujian Voltan Impuls Diikuti Ujian Voltan Frekuensi Kuasa
– Ujian Voltan Impuls (95 darjah –100 darjah , ±550 kV, 10 kali setiap satu)	Tiada kerosakan atau flashover
– Ujian Voltan Kekerapan Kuasa (160 kV, 15 min)	Tiada kerosakan atau flashover
Ujian Voltan Kekerapan Kuasa untuk Penamatan Luaran (Ujian Basah, 185 kV, 1 min)	Tiada kerosakan atau flashover
Ujian Pengedap untuk Penamatan Dipasang
a. Ujian Kebocoran Tekanan (1250±10 MPa, 1 jam)	Tiada kebocoran gas
b. Ujian Peningkatan Kebocoran Vakum (1 jam)
c. Kenaikan Tekanan (B–A)	<2 kPa
Ujian Voltan pada Pendirian-mati Penebat
– Ujian Voltan DC (25 kV, 1 min)	Tiada kerosakan atau flashover
– Ujian Voltan Impuls Kilat (±375 kV, 10 kali setiap satu)	Tiada kerosakan atau flashover
Ujian Gangguan Radio untuk Penamatan Luaran (81 kV, 1 MHz)
– Voltan Gangguan Dijana (RIV)	Kurang daripada atau sama dengan 269 μV

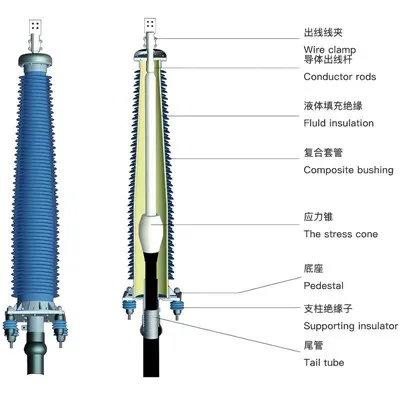

1. Pengapit dawai 2. Cecair-Penebat terisi 3. Rod konduktor 4.Sesendal komposit 5.Kon tegasan 6.Pedestal Tapak 7.Penebat penyokong 8. Tiub ekor







Ciri	Penamatan Luaran Shell Komposit	Penamatan Shell Porcelain Tradisional
Bahan & Berat	Bahan komposit getah silikon, ringan (~1/10 berat porselin), mudah diangkut dan dipasang.	Bahan seramik, berat dan rapuh, sukar dikendalikan dan dipasang.
Rintangan Kilat Pencemaran	Cemerlang. Getah silikon bersifat hidrofobik, menghalang bahan cemar daripada membentuk filem air yang berterusan, meningkatkan voltan flashover dengan banyak. Sesuai untuk kawasan kelas IV yang sangat tercemar.	miskin. Permukaan porselin adalah hidrofilik, mudah membentuk filem konduktif berterusan apabila tercemar dan basah, membawa kepada flashover; memerlukan pembersihan yang kerap.
Letupan-Bukti & Keselamatan	unggul. Bahan komposit adalah fleksibel; walaupun dalam kes kerosakan dalaman, ia biasanya retak dan bukannya meletup, menghasilkan serpihan yang minimum, memastikan keselamatan yang lebih tinggi.	Inferior. Perumahan porselin boleh meletup kerana kerosakan dalaman, menghasilkan serpihan berbahaya, membahayakan peralatan dan kakitangan.
Prestasi Seismik	bagus. Bahan elastik boleh menyerap getaran, sesuai untuk zon seismik atau persekitaran-getaran tinggi.	miskin. Seramik adalah rapuh dan mempunyai rintangan seismik yang lemah.
Rintangan Cuaca	Cemerlang. Tahan kepada UV, ozon dan suhu tinggi/rendah yang melampau (-50 darjah hingga +50 darjah +).	Baik, tetapi kitaran haba yang melampau boleh menyebabkan keretakan sayu.
Pemasangan & Penyelenggaraan	Biasanya pasang siap, pemasangan mudah, standardisasi tinggi. Penyelenggaraan-percuma atau rendah-penyelenggaraan.	Pemasangan yang rumit, mungkin memerlukan-pencurahan di tapak. Memerlukan pembersihan biasa.
Pembuatan & Reka Bentuk	Memudahkan reka bentuk bersepadu; pengoptimuman fleksibel bentuk bangsal dan jarak menjalar.	Dihalang oleh proses pembakaran seramik; variasi bentuk terhad.

hubungi kami





Aplikasi Terminal Penebat Porselin Komposit Luaran 66~110kV:

• Penghantaran Kuasa Voltan Tinggi: Digunakan untuk menyokong konduktor dan memastikan bekalan kuasa selamat.
• Pencawang: Penting untuk penebat dan perlindungan dalam pencawang.
• Persekitaran Teruk: Direka untuk menahan kakisan dan pencemaran, menjadikannya sesuai untuk keadaan yang mencabar.
• Meminimumkan Risiko Arka: Mengurangkan risiko arka dan flashover dengan berkesan.
• Pemasangan Ringan dan Mudah: Memudahkan pemasangan pantas, mengurangkan masa pembinaan dan kos.
• Integrasi Tenaga Boleh Diperbaharui: Memainkan peranan penting dalam menghubungkan sumber tenaga boleh diperbaharui ke grid.
• Naik Taraf Grid Bandar: Menyokong pemodenan infrastruktur elektrik bandar.
• Sistem Kuasa Perindustrian: Integral kepada bekalan kuasa yang boleh dipercayai dalam aplikasi perindustrian







1. Prosedur operasi keselamatan mesti dipatuhi dengan ketat.
2. Uji peralatan elektrik sebelum digunakan untuk memeriksa sama ada terdapat sebarang keadaan tidak normal seperti "percikan elektrik". Jika sebarang masalah ditemui, anda perlu mencari-penyelenggara sepenuh masa untuk membaiki dan mengendalikan sehingga kerosakan itu dibuang.
3. Jangan sentuh peralatan elektrik yang mempunyai tanda seperti "Tiada penutupan" dan "dalam penyelenggaraan". Apabila peranti ini berada dalam keadaan tidak normal, ia mungkin elektrik atau dalam pembaikan, sentuhan langsung berbahaya kepada diri sendiri dan juga orang lain.
4. Peralatan pelindung diri mesti digunakan apabila menggunakan peralatan elektrik atau bekerja di sekitar bekalan kuasa. Seperti memakai sarung tangan penebat, pakai kasut pelindung atau penebat.
